在日常手机维修工作中,我们经常遇到各种故障,其中进水导致的不开机问题尤为棘手。今天,我要分享一个具有代表性案例——一台因洗衣服时忘记取出而进水的手机。

故障描述

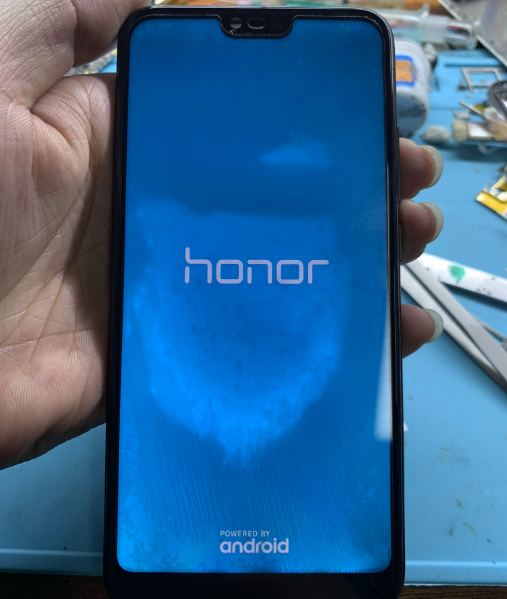

这台手机是同行送来的,顾客在洗衣服时忘记将手机从口袋里拿出来,导致手机在洗衣机里浸泡了十分钟。第二天送去维修时,发现手机已经黑屏,且存在严重的进水腐蚀和漏电现象。

维修过程

  1. 初步检查:接手手机后,首先进行加电测试,发现漏电电流在100毫安至150毫安之间跳动。这表明主板还有启动迹象,CPU已经识别到字库。

  2. 分析可能原因:直接加电漏电通常涉及两个部位——电池正极到电源的供电芯片短路,或电源自检线路出现问题。


  3. 逐步排查

    • 首先检查主板四个电源周围的电容,未发现短路或变质。

    • 其次测量电容对地阻值,均在正常范围内。

    • 检查屏灯供电部分,未发现进水痕迹,且电路正常。

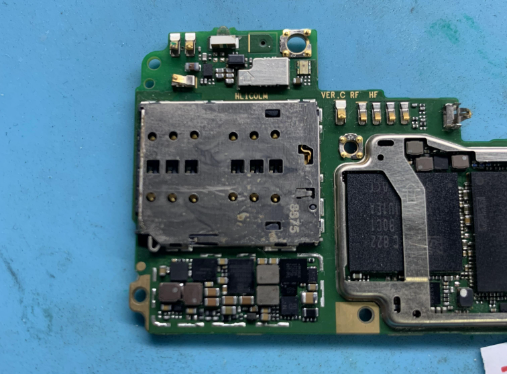

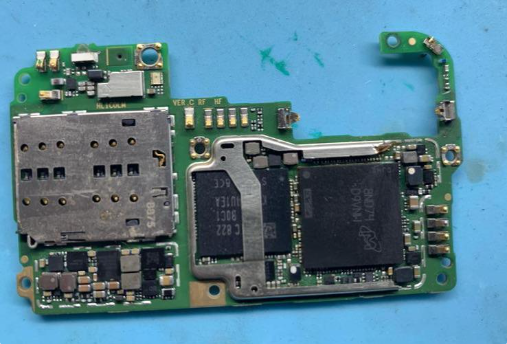

    • 最后检查充电单元电路,发现问题所在——一个外挂的稳压滤波电容两端对地短路,导致充电芯片损坏并引发漏电。


  4. 解决问题:去掉损坏的充电IC后,再加电试机,漏电现象消失。更换新的充电IC后,手机能够正常开机和充电。


总结

这台手机最终确定为充电部分故障导致的不开机。维修过程中,清晰的思路和扎实的理论基础至关重要。不同品牌手机使用的芯片方案各异,如苹果开机仅需一个电源,而国产手机至少需要两个,华为甚至有四个电源。要想快速准确地修复各种品牌的手机,必须先了解芯片结构,其次才是维修思路。盲目维修只会浪费时间。
